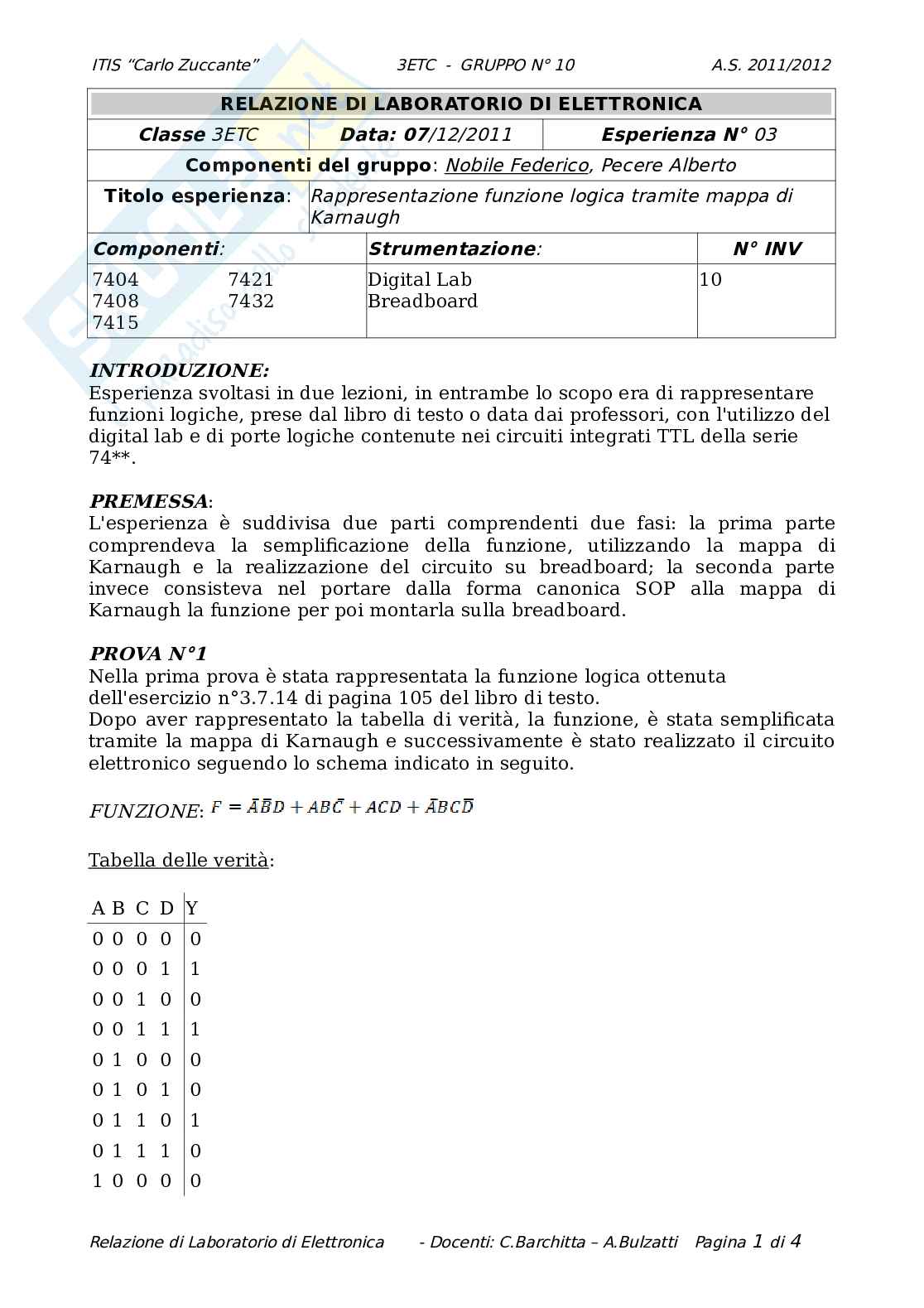

Karnaugh - Funzioni logiche e mappe

ITIS “Carlo Zuccante” 3ETC - GRUPPO N° 10 A.S. 2011/2012

RELAZIONE DI LABORATORIO DI ELETTRONICA

Classe 3ETC Data: 07/12/2011 Esperienza N° 03

Nobile Federico, Pecere Alberto

Componenti del gruppo:

Rappresentazione funzione logica tramite mappa di

Titolo esperienza: Karnaugh

Componenti: Strumentazione: N° INV

7404 7421 Digital Lab 10

7408 7432 Breadboard

7415

INTRODUZIONE:

Esperienza svoltasi in due lezioni, in entrambe lo scopo era di rappresentare

funzioni logiche, prese dal libro di testo o data dai professori, con l'utilizzo del

digital lab e di porte logiche contenute nei circuiti integrati TTL della serie

74**.

PREMESSA :

L'esperienza è suddivisa due parti comprendenti due fasi: la prima parte

comprendeva la semplificazione della funzione, utilizzando la mappa di

Karnaugh e la realizzazione del circuito su breadboard; la seconda parte

invece consisteva nel portare dalla forma canonica SOP alla mappa di

Karnaugh la funzione per poi montarla sulla breadboard.

PROVA N°1

Nella prima prova è stata rappresentata la funzione logica ottenuta

dell'esercizio n°3.7.14 di pagina 105 del libro di testo.

Dopo aver rappresentato la tabella di verità, la funzione, è stata semplificata

tramite la mappa di Karnaugh e successivamente è stato realizzato il circuito

elettronico seguendo lo schema indicato in seguito.

FUNZIONE:

Tabella delle verità:

AB C D Y

0 0 0 0 0

0 0 0 1 1

0 0 1 0 0

0 0 1 1 1

0 1 0 0 0

0 1 0 1 0

0 1 1 0 1

0 1 1 1 0

1 0 0 0 0 1 4

Relazione di Laboratorio di Elettronica - Docenti: C.Barchitta – A.Bulzatti Pagina di

ITIS “Carlo Zuccante” 3ETC - GRUPPO N° 10 A.S. 2011/2012

1 0 0 1 0

1 0 1 0 0

1 0 1 1 1

1 1 0 0 1

1 1 0 1 1

1 1 1 0 0

1 1 1 1 1

Mappa di Karnaugh:

AB 00 01 11 10

CD

00 1

01 1 1

11 1 1 1

10 1

PROVA N°2

Nella seconda prova è stata rappresentata la funzione logica dataci

dall'insegnante e scritta in forma canonica SOP alla lavagna.

Dopo aver rappresentato la tabella di verità, la funzione, è stata semplificata

tramite mappa di Karnaugh e successivamente è stato realizzato il circuito

elettronico seguando lo schema indicato in seguito. 2 4

Relazione di Laboratorio di Elettronica - Docenti: C.Barchitta – A.Bulzatti Pagina di

ITIS “Carlo Zuccante” 3ETC - GRUPPO N° 10 A.S. 2011/2012

FUNZIONE:

Forma canonica:

Minimizzata:

Tabella delle verità:

AB C D Y

0 0 0 0 0

0 0 0 1 0

0 0 1 0 1

0 0 1 1 0

0 1 0 0 0

0 1 0 1 0

0 1 1 0 0

0 1 1 1 1

1 0 0 0 1

1 0 0 1 0

1 0 1 0 1

1 0 1 1 1

1 1 0 0 0

1 1 0 1 0

1 1 1 0 1

1 1 1 1 1

Mappa di Karnaugh:

AB 00 01 11 10

CD

00 1 1

01

11 1 1 1

10 1 1 1 3 4
