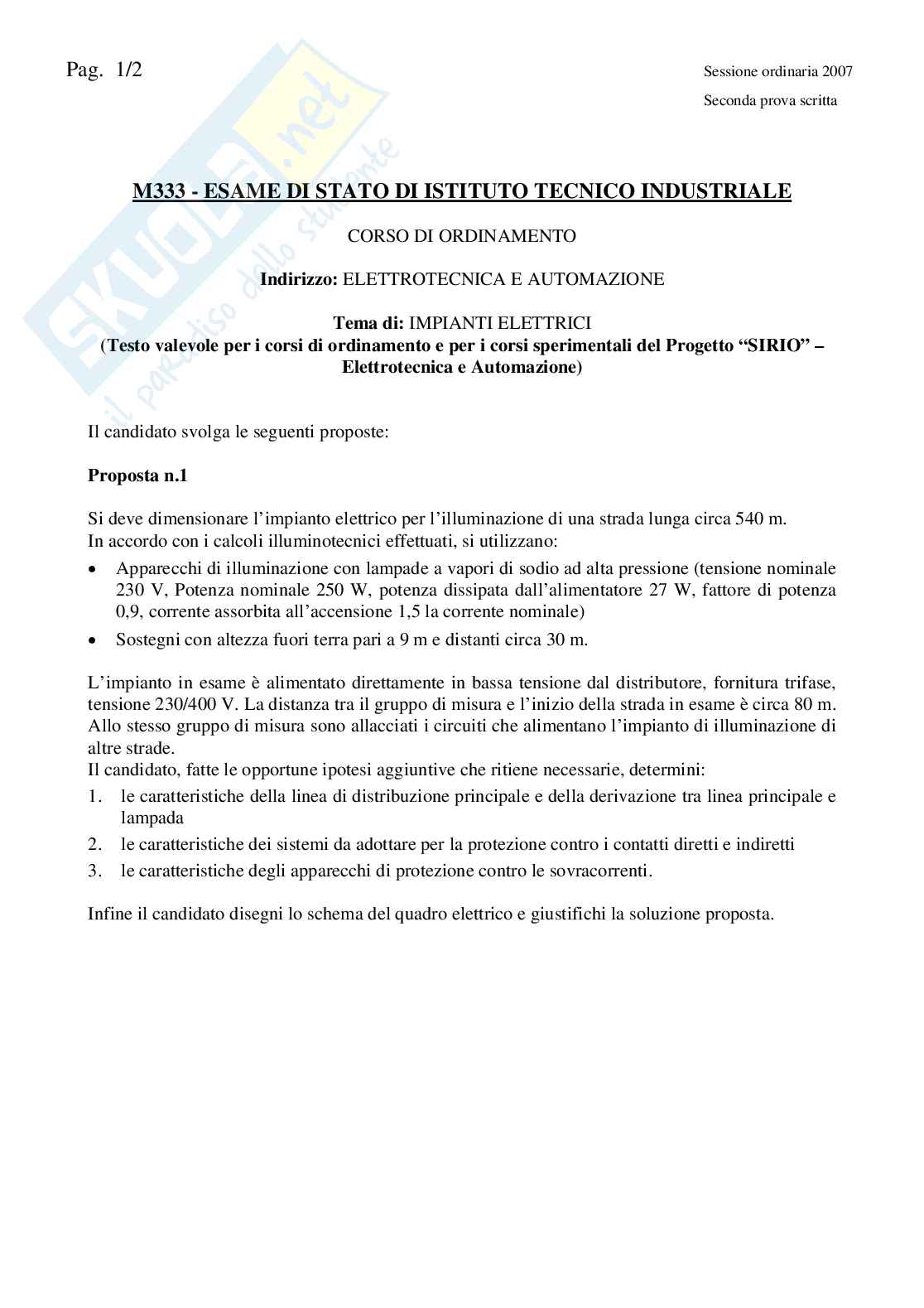

Pag. 1/2 Sessione ordinaria 2007

Seconda prova scritta

M333 - ESAME DI STATO DI ISTITUTO TECNICO INDUSTRIALE

CORSO DI ORDINAMENTO

Indirizzo: ELETTROTECNICA E AUTOMAZIONE

Tema di: IMPIANTI ELETTRICI

(Testo valevole per i corsi di ordinamento e per i corsi sperimentali del Progetto “SIRIO” –

Elettrotecnica e Automazione)

Il candidato svolga le seguenti proposte:

Proposta n.1

Si deve dimensionare l’impianto elettrico per l’illuminazione di una strada lunga circa 540 m.

In accordo con i calcoli illuminotecnici effettuati, si utilizzano:

• Apparecchi di illuminazione con lampade a vapori di sodio ad alta pressione (tensione nominale

230 V, Potenza nominale 250 W, potenza dissipata dall’alimentatore 27 W, fattore di potenza

0,9, corrente assorbita all’accensione 1,5 la corrente nominale)

• Sostegni con altezza fuori terra pari a 9 m e distanti circa 30 m.

L’impianto in esame è alimentato direttamente in bassa tensione dal distributore, fornitura trifase,

tensione 230/400 V. La distanza tra il gruppo di misura e l’inizio della strada in esame è circa 80 m.

Allo stesso gruppo di misura sono allacciati i circuiti che alimentano l’impianto di illuminazione di

altre strade.

Il candidato, fatte le opportune ipotesi aggiuntive che ritiene necessarie, determini:

1. le caratteristiche della linea di distribuzione principale e della derivazione tra linea principale e

lampada

2. le caratteristiche dei sistemi da adottare per la protezione contro i contatti diretti e indiretti

3. le caratteristiche degli apparecchi di protezione contro le sovracorrenti.

Infine il candidato disegni lo schema del quadro elettrico e giustifichi la soluzione proposta.
