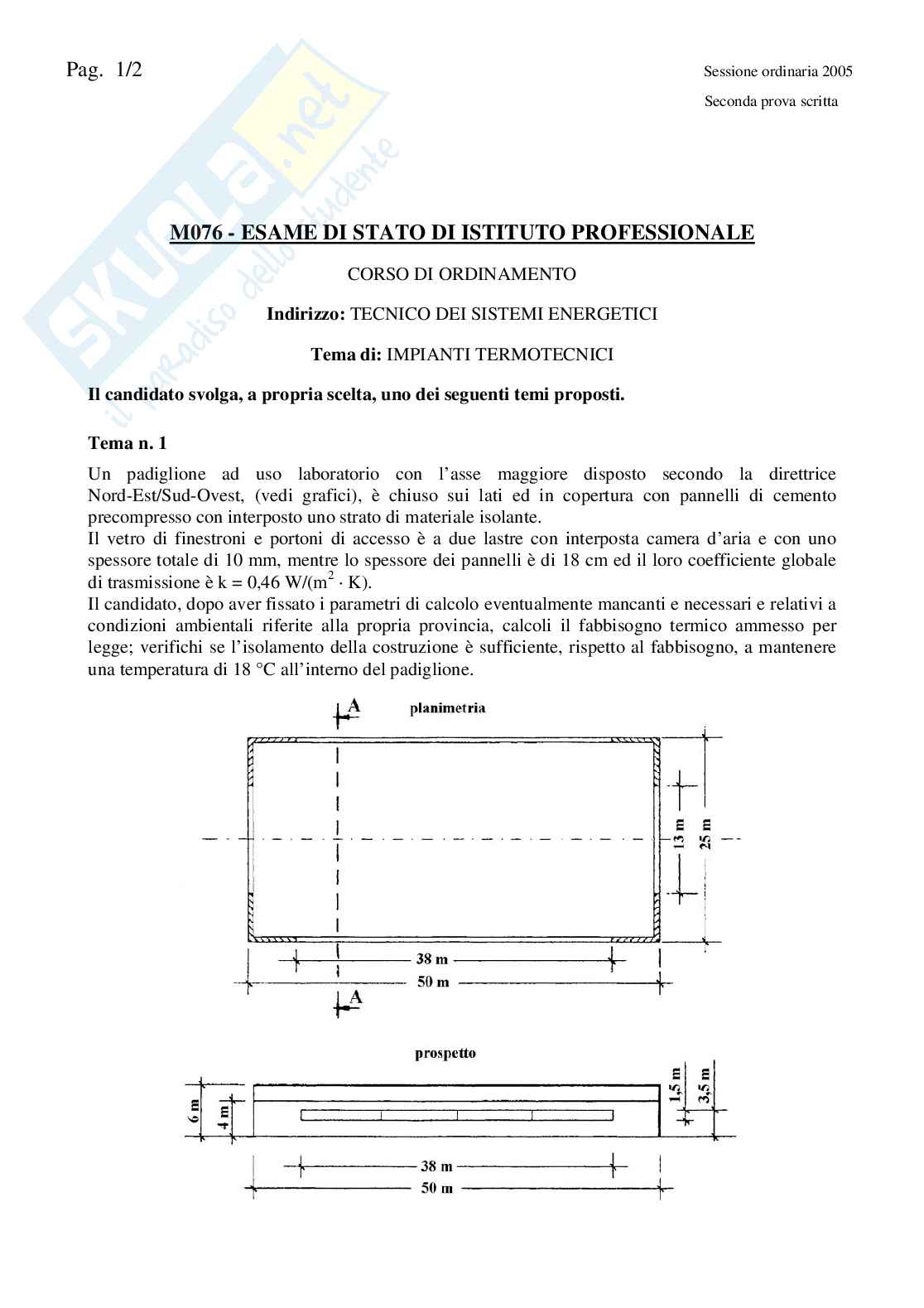

Impianti termotecnici

Pag. 1/2 Sessione ordinaria 2005

Seconda prova scritta

M076 - ESAME DI STATO DI ISTITUTO PROFESSIONALE

CORSO DI ORDINAMENTO

Indirizzo: TECNICO DEI SISTEMI ENERGETICI

Tema di: IMPIANTI TERMOTECNICI

Il candidato svolga, a propria scelta, uno dei seguenti temi proposti.

Tema n. 1

Un padiglione ad uso laboratorio con l’asse maggiore disposto secondo la direttrice

Nord-Est/Sud-Ovest, (vedi grafici), è chiuso sui lati ed in copertura con pannelli di cemento

precompresso con interposto uno strato di materiale isolante.

Il vetro di finestroni e portoni di accesso è a due lastre con interposta camera d’aria e con uno

spessore totale di 10 mm, mentre lo spessore dei pannelli è di 18 cm ed il loro coefficiente globale

2

di trasmissione è k = 0,46 W/(m · K).

Il candidato, dopo aver fissato i parametri di calcolo eventualmente mancanti e necessari e relativi a

condizioni ambientali riferite alla propria provincia, calcoli il fabbisogno termico ammesso per

legge; verifichi se l’isolamento della costruzione è sufficiente, rispetto al fabbisogno, a mantenere

una temperatura di 18 °C all’interno del padiglione.
