Elaborato 2 di Architettura tecnica

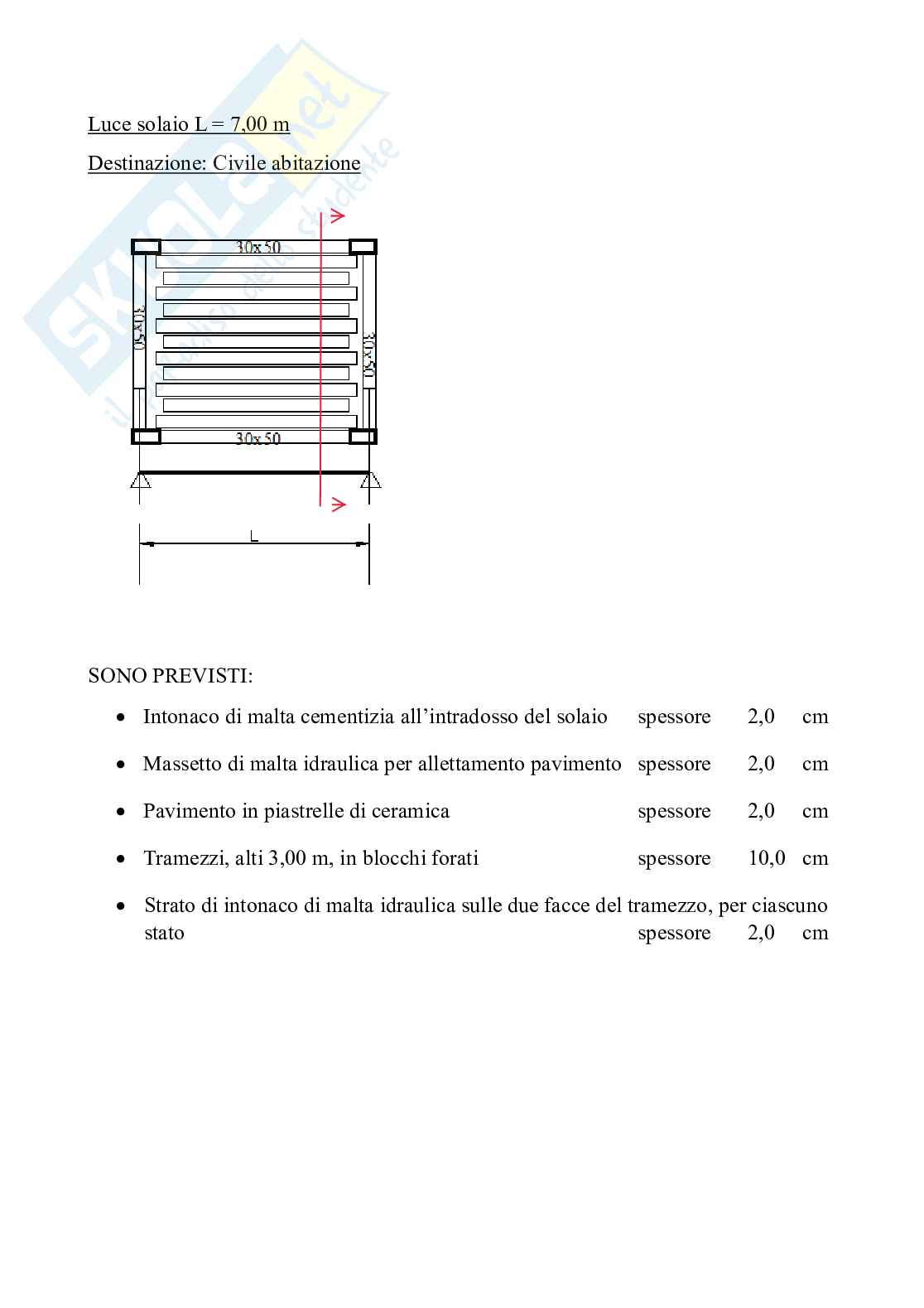

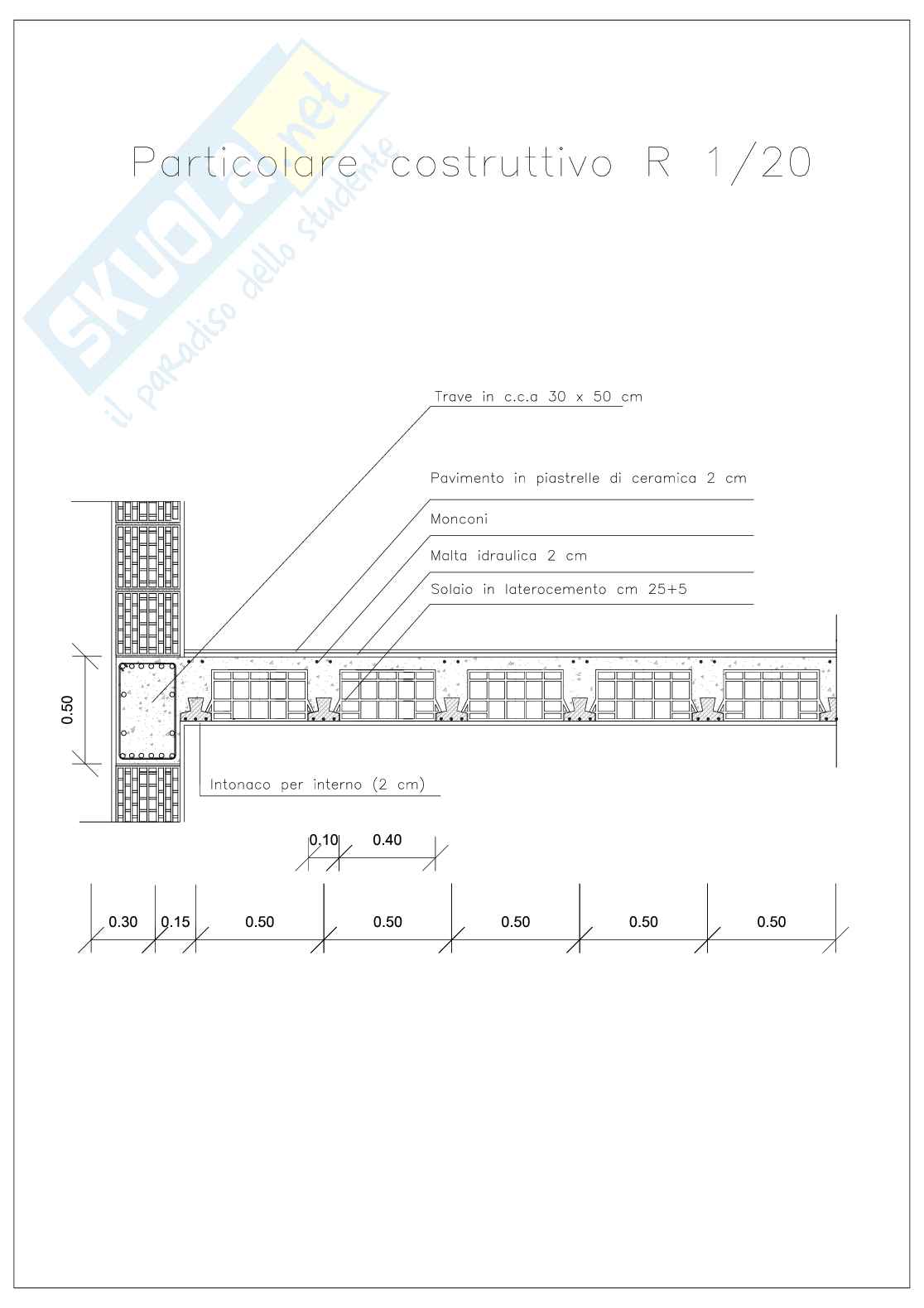

Luce solaio L = 7,00 m

Destinazione: Civile abitazione

SONO PREVISTI:

• Intonaco di malta cementizia all’intradosso del solaio spessore 2,0 cm

• Massetto di malta idraulica per allettamento pavimento spessore 2,0 cm

• Pavimento in piastrelle di ceramica spessore 2,0 cm

• Tramezzi, alti 3,00 m, in blocchi forati spessore 10,0 cm

• Strato di intonaco di malta idraulica sulle due facce del tramezzo, per ciascuno

stato spessore 2,0 cm

RELAZIONE TECNICA ILLUSTRATIVA

1. INTRODUZIONE E PREDIMENSIONAMENTO DEL SOLAIO

Il predimensionamento geometrico di un solaio in laterocemento rappresenta la fase preliminare

fondamentale dell'iter progettuale strutturale. Esso ha lo scopo di individuare una geometria

dell'elemento spaziale (spessori, larghezze dei moduli e interassi) in grado di soddisfare

resistenza meccanica allo Stato Limite Ultimo (SLU),

simultaneamente sia i requisiti di sia le

deformabilità e funzionalità allo Stato Limite di Esercizio (SLE).

condizioni di

Tutti i parametri geometrici adottati nel seguito sono stati calibrati e verificati in stretta

D.M. 17 Gennaio 2018

conformità con le prescrizioni minime di sicurezza e rigidezza imposte dal

(NTC 2018 § 4.1.9) Circolare Applicativa n. 7/2019

e dalla relativa per solai gettati in opera o

confezionati con elementi prefabbricati in laterocemento.

1.1. Altezza Totale del Solaio (H)

Prescrizione di Normativa: Per contenere la deformabilità (frecce flessionali), la norma

• H_min >= L /

impone un rapporto minimo tra l'altezza totale H e la luce libera L pari a:

25.

Calcolo: H_min = 700 centimetri / 25 = 28,00 centimetri

• Scelta Progettuale: H = 30,00 centimetri

Si adotta un'altezza complessiva (composta da

• blocco in laterizio hb = 25,00 centimetri e cappa in c.a. s = 5,00 centimetri).

Verifica di Conformità: VERIFICATO

H = 30,00 centimetri >= H_min = 28,00 centimetri ->

•

1.2. Spessore della Cappa / Soletta Superiore (s)

Prescrizione di Normativa (NTC 2018 § 4.1.9.1): Lo spessore della soletta ripartitrice in

• >= 4,0 centimetri).

c.a. gettata in opera non deve risultare inferiore a 4,0 centimetri (s

Scelta Progettuale: Per garantire un'adeguata rigidezza nel piano del solaio e un idoneo

• s = 5,00 centimetri.

copriferro per le armature, si adotta uno spessore

Verifica di Conformità: VERIFICATO

s = 5,00 centimetri >= 4,00 centimetri ->

•

1.3. Larghezza del Travetto (b_t)

Prescrizione di Normativa (NTC 2018 § 4.1.9.1): La larghezza minima delle

• >= 8,0

costole/travetti di calcestruzzo non deve essere inferiore a 8,0 centimetri (b_t
