Guida pratica per accendere un LED con Arduino

In questo appunto viene spiegato come accendere e tenere acceso un semplice LED (Light Emitting Diode) con l'ausilio della scheda Arduino.

Materiali necessari

Prima di cominciare, assicurati di avere a portata di mano:

--un LED da 5V, di qualsiasi colore. Se ne trovano a pochi centesimi nei negozi di elettronica, di colore rosso, verde, blu, giallo o bianco;

-una breadboard, una tavola con dei fori aventi delle piste che conducono energia elettrica, utilizzata nella progettazione di circuiti elettrici;

-dei cavi maschio-maschiohio, con i quali colleghiamo Arduino alla breadboard;

Posizionamento del LED

--Osserva il LED, possiede due gambe: una lunga e una leggermente più corta.

La gamba più lunga è quella dell'anodo(+), mentre quella più corta è quella del catodo.

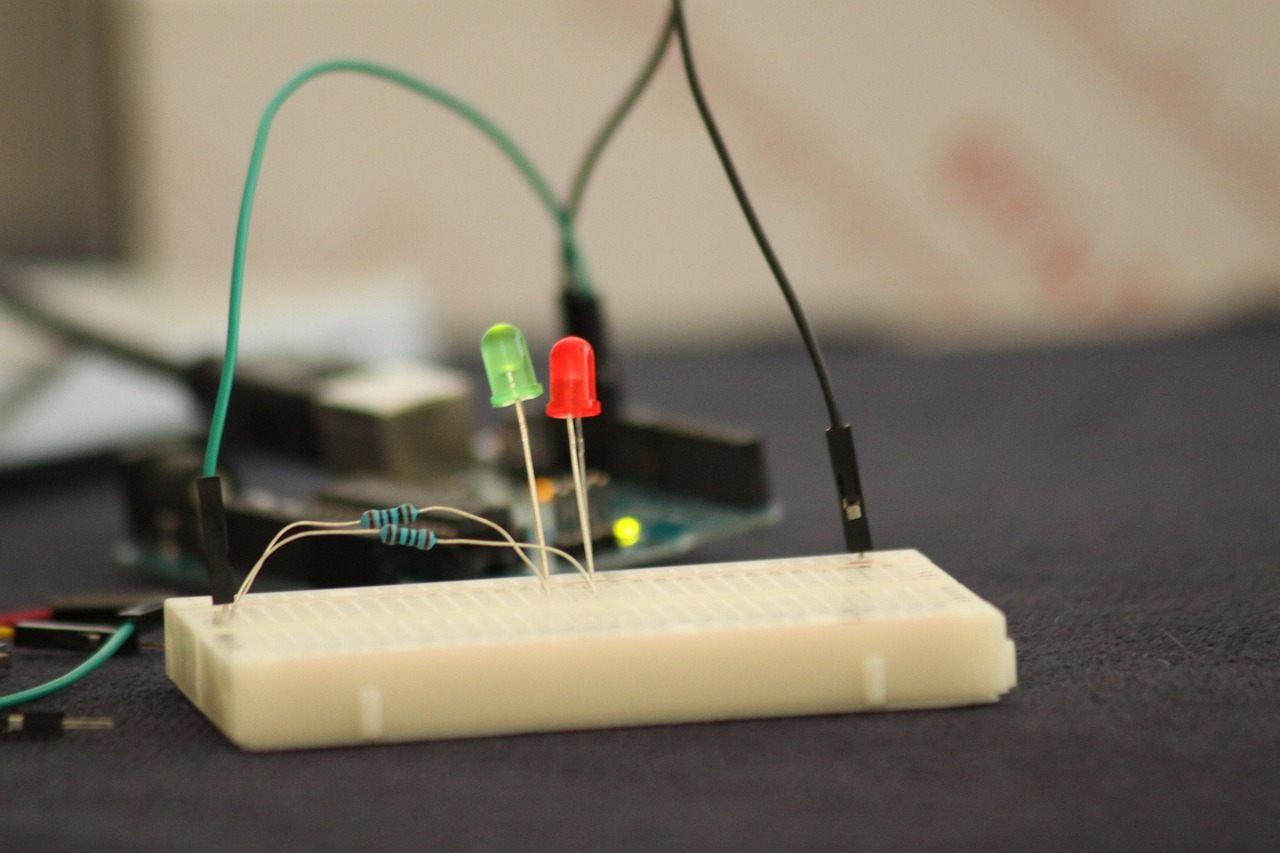

Posiziona il LED al centro della breadboard posta in orizzontale, il punto preciso non ha importanza! Per ricordarti dov'è l'anodo e dove il catodo, posiziona il LED in modo tale che sulla destra ci sia l'anodo e sulla sinistra il catodo.

Collegamenti elettrici

La corrente nella breadboard scorre in senso verticale, perpendicolare alle piste Collega ora il cavo maschio-maschio in un foro che si trovi sulla stessa pista dell'anodo, collega l'altra estremità del cavo alla porta 13 dell'Arduino.

Per finire, collega un foro qualsiasi della pista - con la porta GND di Arduino.

Schema realizzato con Tinkercad:

int led = 13; //diciamo alla scheda che se diciamo di accendere il led, si trova alla porta 13

void setup(){

pinMode(led,OUTPUT); //impostiamo il pin 13 come un OUTPUT

digitalWrite(led,HIGH); //diciamo all'arduino di far passare corrente sul pin 13, di conseguenza il led si accenderà

}

void loop(){

//non c'è bisogno di scrivere nulla, in quanto dato che il comando è stato posto nel void setup, il led riceverà e continuerà a ricevere corrente finché l'Arduino è collegato ad una fonte di energia elettrica.

}

Carica il codice, e il gioco è fatto!
