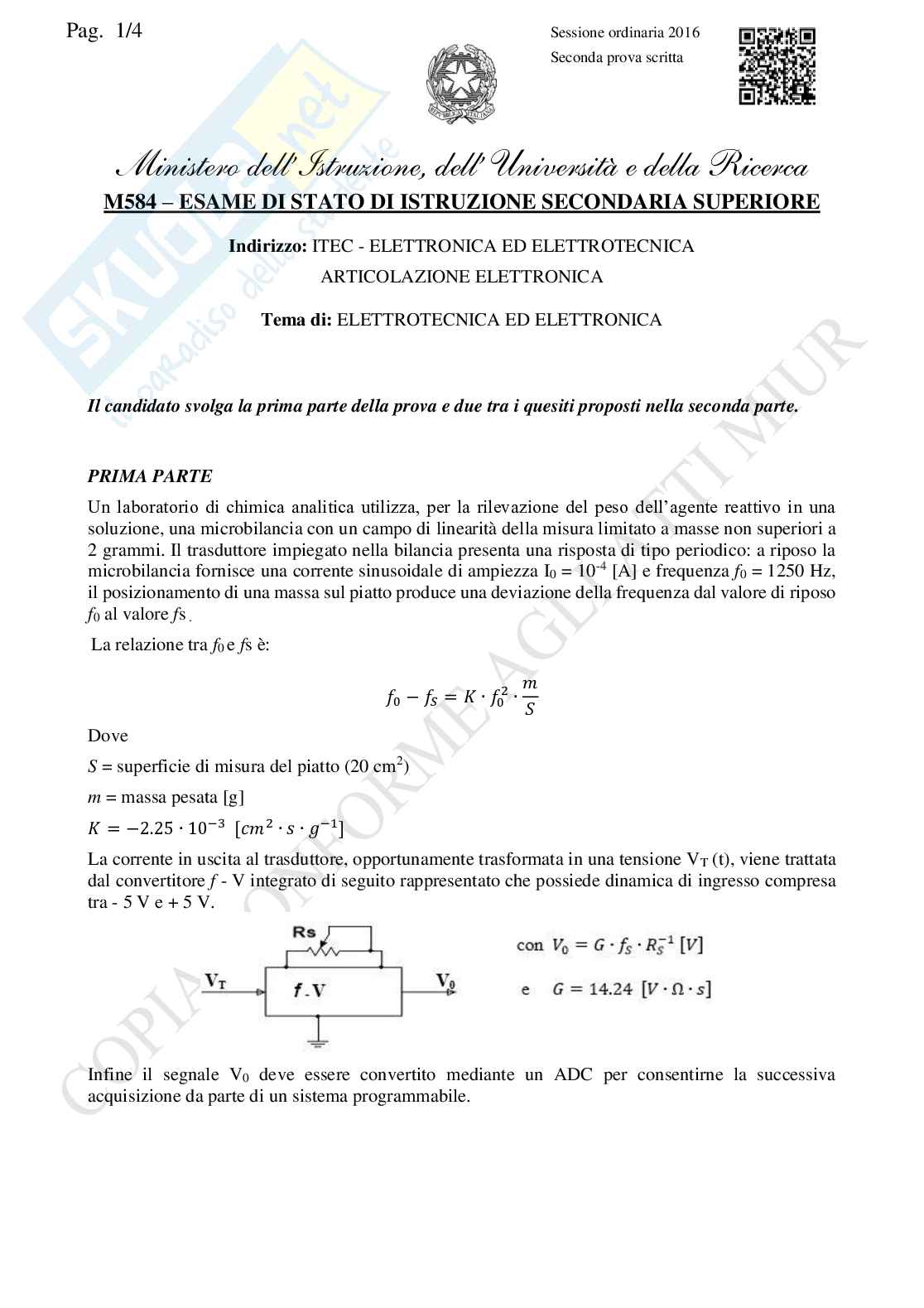

Pag. 1/4 Sessione ordinaria 2016
Seconda prova scritta
Ministero dell’Istruzione, dell’Università e della Ricerca
–
M584 Esame di Stato di istruzione secondaria superiore
Indirizzo: ITEC - Elettronica ed elettrotecnica
Articolazione elettronica
Tema di: Elettrotecnica ed elettronica
Il candidato svolga la prima parte della prova e due tra i quesiti proposti nella seconda parte.
Prima parte
Un laboratorio di chimica analitica utilizza, per la rilevazione del peso dell’agente reattivo in una soluzione, una microbilancia con un campo di linearità della misura limitato a masse non superiori a 2 grammi.
Il trasduttore impiegato nella bilancia presenta una risposta di tipo periodico: a riposo la microbilancia fornisce una corrente sinusoidale di ampiezza I0 = 10-4 [A] e frequenza f0 = 1250 Hz, il posizionamento di una massa sul piatto produce una deviazione della frequenza dal valore di riposo f0 al valore fs.
La relazione tra f0 e fs è:
f02 − fs2 = S · m · 0
Dove
S = superficie di misura del piatto (20 cm2)
m = massa pesata [g]
[ ] = −2.25 · 10−3 · S · m ·
La corrente in uscita al trasduttore, opportunamente trasformata in una tensione VT(t), viene trattata dal convertitore f-V integrato di seguito rappresentato che possiede dinamica di ingresso compresa tra − 5 V e + 5 V.
Infine il segnale V0 deve essere convertito mediante un ADC per consentirne la successiva acquisizione da parte di un sistema programmabile.
Pag. 2/4 Sessione ordinaria 2016
Seconda prova scritta
Il sistema di acquisizione dei dati proveniente dalla bilancia deve tener conto delle seguenti condizioni:
- È consentito un errore di misura massimo di 5 mg;
- È possibile utilizzare convertitori ADC con dinamica di ingresso da 0 a 5 Volt e risoluzione, a scelta tra 4, 8 o 10 bit;
- La procedura di conversione A/D (Start Conversion) viene avviata dal fronte di salita di un impulso di trigger attivato manualmente da un operatore e deve essere eseguita solo se il peso della massa posta sul piatto rientra nella fascia di linearità della microbilancia. In caso contrario l’acquisizione non ha luogo e viene attivato un apposito segnalatore ottico ad indicare la condizione di errore.
Seconda prova di Maturità 2016 di Elettronica ed elettrotecnica
La traccia seconda prova maturità 2016 di elettronica ed elettrotecnica tratta di un sistema di traduzione che trasforma una variazione di massa (da 0 ad un valore pesato di massimo 2 g per lavorare in regime lineare) in una variazione di frequenza di un segnale sinusoidale. La variazione di frequenza è proporzionale alla variazione di massa sul piatto della bilancia. Il trasduttore fornisce in uscita un segnale di tensione con frequenza variabile, il quale va in ingresso ad un convertitore frequenza-tensione, che produce in uscita un valore di tensione proporzionale alla frequenza del segnale in ingresso. Questa tensione in uscita è un segnale analogico, che viene poi convertito in digitale tramite un ADC e può quindi essere trattato da un sistema di elaborazione digitale programmabile. Il sistema va descritto tramite schema a blocchi e progettato nelle sue parti. La seconda parte della prova consiste in un quesito a scelta fra 4 proposti, basati su una panoramica di elettronica e telecomunicazioni.
Stanno svolgendo un compito di elettronica ed elettrotecnica scelto dal Miur i maturandi degli istituti tecnici con indirizzo elettronico. Per svolgere questa seconda prova dell'esame di Stato 2016 della maturità 2016, gli studenti avranno un tempo per lo svolgimento diverso da quello a loro disposizione per la prima prova di Maturità del 2016 di italiano che si è svolta ieri. Le tracce della Maturità 2016 sono quindi già alla portata degli studenti ai quali consigliamo di leggerle con la massima attenzione e di seguire le direttive senza uscire fuori traccia.
Inutile e dannoso ai fini del compito, infatti, non attenersi alle richieste che il Miur ha previsto per il corretto svolgimento dell'elaborato di questa seconda prova maturità 2016. Come accade ormai da qualche anno, noi di Skuola.net pubblicheremo sul nostro sito – ovviamente nei modi e nei tempi consoni rispettando le disposizioni del Ministero – lo svolgimento delle tracce della seconda prova maturità 2016. Agli studenti che in queste ore si stanno concentrando sulla seconda prova di Elettronica ed elettrotecnica il consiglio è sempre lo stesso, leggere attentamente la traccia ma soprattutto mantenere la calma e non farsi prendere dall'ansia. La prova d'esame, così come quelle proposte nella seconda prova maturità 2016 degli anni passati è certamente alla portata degli studenti.
La soluzione della traccia
I tutor di Skuola.net sono al lavoro per risolvere questa traccia in modo che gli studenti che terminano la prova possano consultarla. Perciò pubblicheremo la soluzione solo dopo il tempo minimo di consegna dei compiti d'esame (11:30). Consultare le prove d'esame durante lo svolgimento stesso può comportare l'esclusione, perciò consigliamo a tutti i maturandi di non guardare questa pagina mentre sono a scuola.
